전기 스위치의 순서 바꾸기

전기 스위치의 순서 변경

이번 포스트에서는 전기 스위치의 순서를 변경하는 방법에 대해 알아보겠습니다.



목차

1. 전기의 이해
2. 스위치의 구조
3. 스위치 순서 바꾸기

결론



전기의 이해

전기는 H(하트라인, 활선)과 N(뉴트럴, 중성선) 사이에 일정 전압으로 전기가 흐르면서 전기장치를 작동시킵니다.

주로 H는 빨강색, N은 흰색으로 되어있으며 2구 이상의 스위치가 사용될 경우 다른 색깔의 전선을 H선으로 사용하기도 합니다.

스위치의 구조

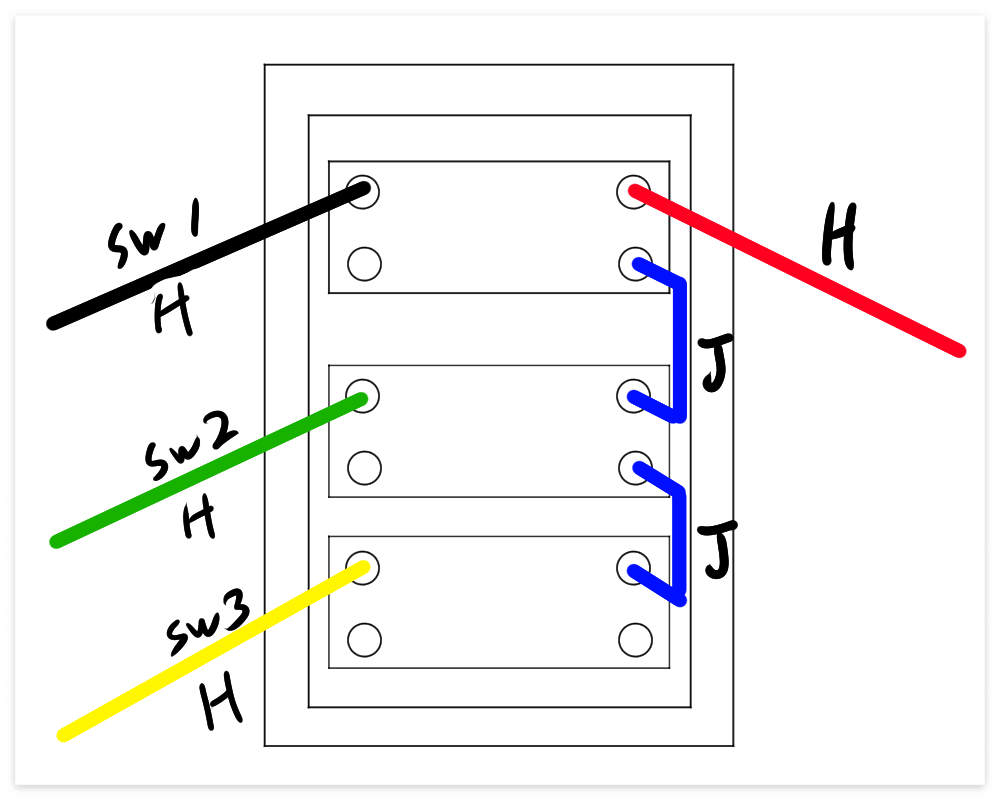

스위치의 후면을 기준으로 우측에 차단기로부터 들어오는 공통선 H 가 들어옵니다. 좌측에는 분배될 각 전등의 H선이 들어갑니다. 공통선 H가 연결되지 않은 나머지 스위치에 대한 전기 분배는 J 로 표기해놓은 전선이 해줍니다.



켜고 싶은 스위치의 순서에 맞추어 전선을 끼우면 됩니다.



N(뉴트럴, 중성선)이 언급되지 않는 이유는 전기공사 시 차단기로부터 전등으로 직접 분배되기 때문에 전등에는 이미 N선이 연결되어 있습니다. 따라서 H선만 조정해주면 됩니다.



스위치 순서 바꾸기

아래 사진은 1번째 스위치의 전기를 더 이상 쓰지 않게 되어 2번째 스위치를 1번으로 옮기는 과정입니다.

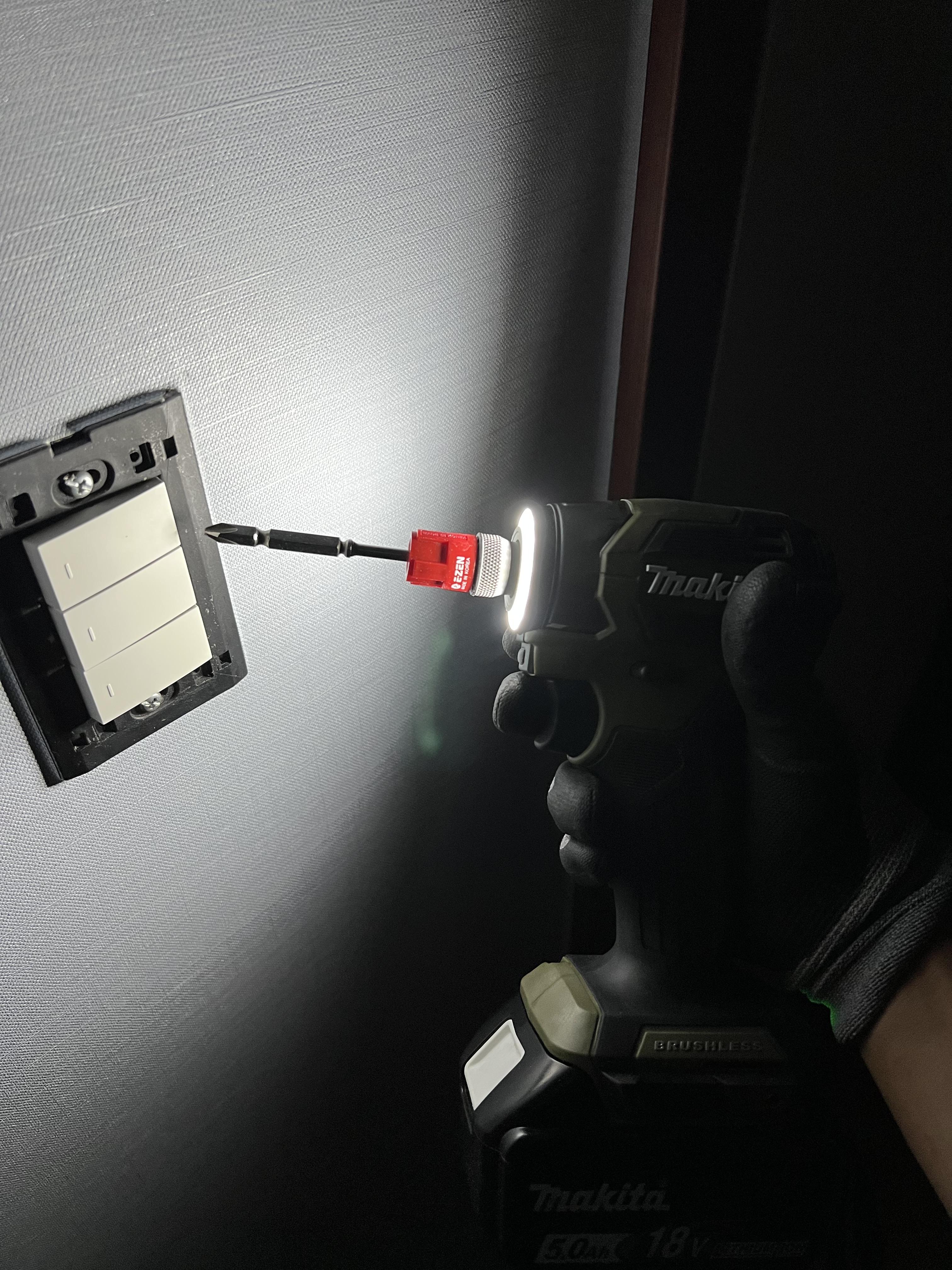

먼저 스위치의 덮개를 분리하고 스위치를 고정시켜놓은 상·하단의 이도피스를 풀러 다음과 같이 스위치를 꺼냅니다.

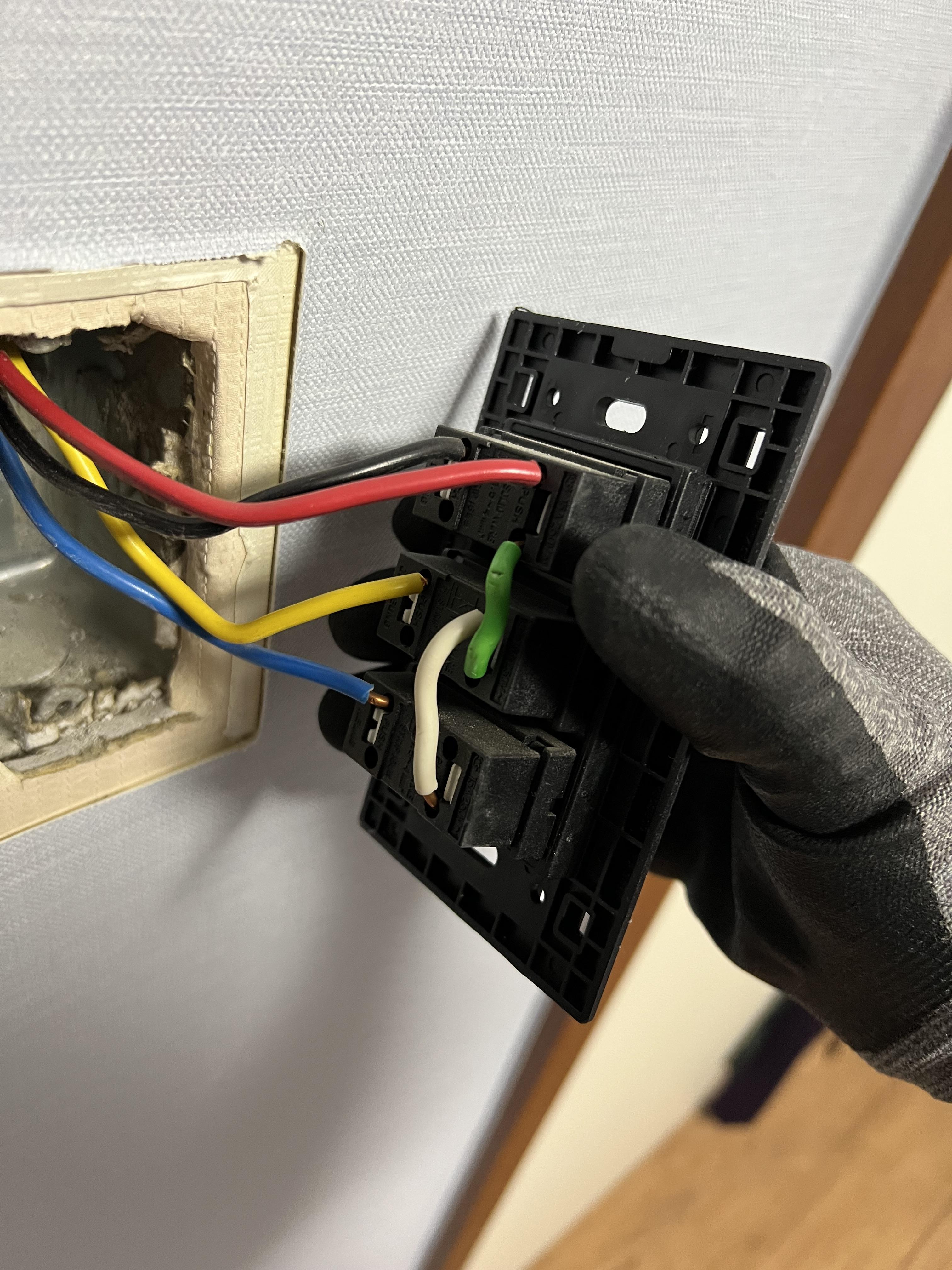

사진에서는 1번째 스위치에 검은색 H선, 2번째 스위치에 노란색 H선, 3번째 스위치에 파란색 H선이 연결되어 있습니다.



검은색 H선은 현재 미사용, 노란색 H선은 방 천장 전등, 파란색 H선은 베란다 전등으로



노란색 H선과 검은색 H선의 위치만 바꾸어 첫번째 스위치를 올렸을 때 방 천장 전등이 켜지도록 바꾸겠습니다.



전선 쉽게 빼는 방법

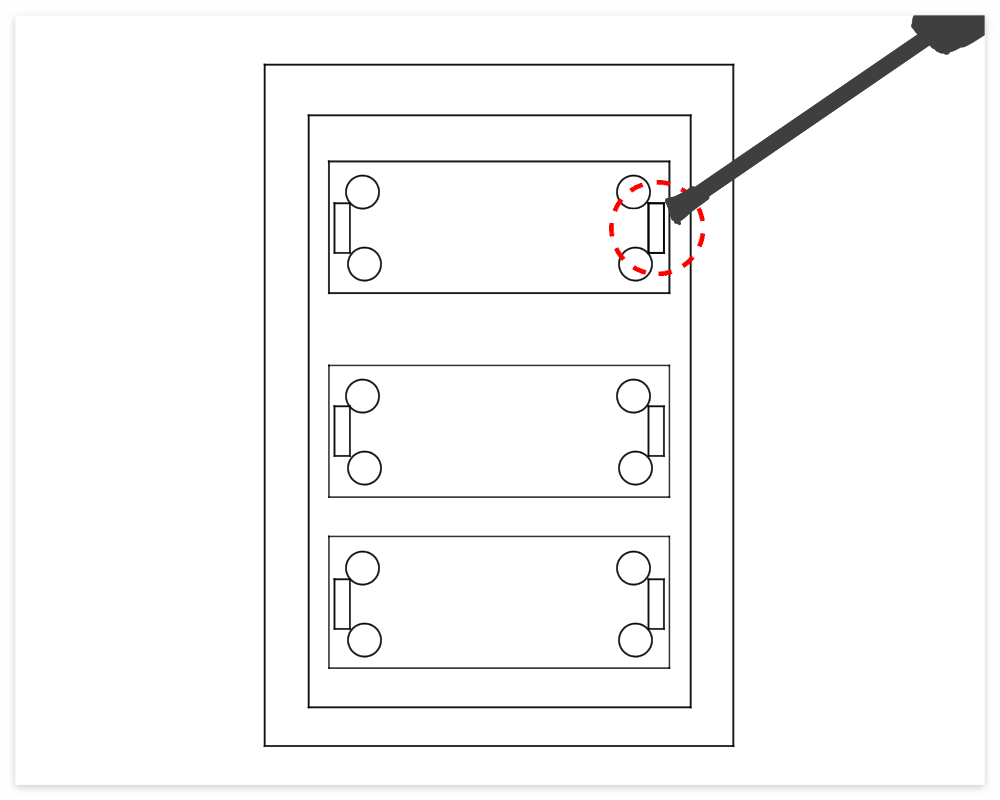

위 그림처럼 전선 삽입구 사이 또는 옆에 일자로 생긴 네모난 스위치가 존재하는 것을 확인할 수 있습니다.



일자드라이버로 꾹 누르면 해당 스위치에 결속된 전선이 빠져나오면서 쉽게 전선을 제거할 수 있습니다.





주의사항

전기 작업시에는 반드시 차단기를 내리고 안전한 조건에서 작업을 진행합니다.

가정용 차단기는 주로 첫번째가 전등, 두번째부터 전열기구입니다. 첫번째 차단기만 내려도 실내의 거의 모든 조명의 전기가 차단됩니다.







노란색과 검정색 H선을 뽑았습니다. 사진은 작업 편의 상 스위치박스만 돌렸을 뿐 노란색과 검정색 H선 외에 다른 선은 건드리지 않았습니다.



이제 노란색 H선을 1번 스위치, 검은색 H선을 2번 스위치로 순서를 바꾸어 준 뒤에 다시 스위치를 벽에 결합해 줍니다.



이제 1번 스위치를 켜면 방 천장 전등이 켜지며 조금 더 편리하게 사용할 수 있게 되었습니다.
